Como analisar o estresse das estampagens?

Como fornecedor de peças estampadas, entender como analisar o estresse das peças estampadas é crucial para garantir a qualidade e o desempenho de nossos produtos. Nesta postagem do blog, compartilharei alguns métodos e considerações importantes para análise de tensão em peças estampadas.

Importância da Análise de Tensão em Estampados

As estampagens são amplamente utilizadas em diversos setores, desde automotivo até telecomunicações. A distribuição de tensões dentro de uma estampagem pode afetar significativamente sua funcionalidade, durabilidade e segurança. Por exemplo, na indústria de telecomunicações,Peças de estampagem de chapa metálica de aço inoxidável com design personalizado para telecomunicaçõesprecisam suportar tensões mecânicas e ambientais para garantir uma transmissão de sinal confiável. Se a tensão não for devidamente analisada e gerida, pode levar a falhas prematuras, como fissuras ou deformações, o que pode resultar em reparações e substituições dispendiosas.

Métodos de análise de tensão

Métodos Experimentais

• Medição de extensômetro: Este é um método experimental comum para medir tensão. Os extensômetros são fixados na superfície da estampagem e medem a deformação (deformação) do material. Usando a lei de Hooke, que relaciona tensão e deformação, a tensão pode ser calculada. A medição do extensômetro fornece dados em tempo real sobre a tensão em pontos específicos da estampagem. No entanto, ele está limitado à medição da tensão superficial e só pode fornecer dados nos locais onde os extensômetros são colocados.
• Fotoelasticidade: Materiais fotoelásticos são usados ​​para modelar a estampagem. Quando esses materiais são submetidos a tensões e vistos sob luz polarizada, eles produzem um padrão de franjas que representa a distribuição de tensões. A fotoelasticidade pode fornecer uma representação visual do campo de tensão dentro da estampagem, incluindo tensão superficial e interna. Mas requer equipamentos e materiais especializados, e a análise pode ser demorada.

Métodos Numéricos

• Análise de Elementos Finitos (FEA): FEA é um método numérico poderoso para análise de tensão. Ele divide a estampagem em um grande número de pequenos elementos e, em seguida, usa equações matemáticas para resolver a tensão e a deformação dentro de cada elemento. A FEA pode lidar com geometrias e condições de carga complexas e pode fornecer informações detalhadas sobre a distribuição de tensões ao longo de toda a estampagem. Com o desenvolvimento da tecnologia informática, o software FEA tornou-se mais fácil de usar e acessível. No entanto, resultados FEA precisos dependem da qualidade dos dados de entrada, como propriedades do material e condições de contorno.
• Método do Elemento de Limite (BEM): BEM é outro método numérico que foca nos limites da estampagem. Reduz a dimensionalidade do problema considerando apenas os limites, o que pode levar a economias computacionais significativas em alguns casos. BEM é particularmente útil para problemas com domínios infinitos ou semi-infinitos. Mas tem limitações no tratamento de geometrias complexas em comparação com FEA.

Considerações na análise de tensão

Propriedades dos materiais

As propriedades mecânicas do material de estampagem, como módulo de Young, limite de escoamento e índice de Poisson, têm um impacto significativo na análise de tensão. Diferentes materiais se comportam de maneira diferente sob tensão, e dados precisos dos materiais são essenciais para uma análise de tensão confiável. Por exemplo, o aço inoxidável tem características de tensão e deformação diferentes em comparação com o alumínio, e essas diferenças precisam ser levadas em consideração durante a análise.

Fatores Geométricos

A forma e o tamanho da estampagem também podem afetar a distribuição de tensões. Cantos afiados, furos e entalhes podem causar concentrações de tensão, o que pode levar a níveis de tensão locais mais elevados. Durante a fase de projeto, é importante considerar esses fatores geométricos e usar filetes e raios apropriados para reduzir as concentrações de tensão. Por exemplo, no design dePeças de estampagem de chapa metálica de aço inoxidável com design personalizado para telecomunicações, o formato da peça deve ser otimizado para minimizar as concentrações de tensão e garantir uma distribuição uniforme de tensão.

Condições de carregamento

Compreender as condições de carregamento a que a estampagem será submetida é crucial para a análise de tensões. O carregamento pode ser estático ou dinâmico e pode incluir forças mecânicas, cargas térmicas e fatores ambientais. Por exemplo, numa aplicação automóvel, a estampagem pode estar sujeita a cargas cíclicas devido a vibrações, o que pode levar à falha por fadiga. Numa aplicação de telecomunicações, a estampagem pode ficar exposta a variações de temperatura, o que pode causar estresse térmico. Definir com precisão as condições de carregamento é essencial para obter resultados precisos de análise de tensão.

Estudo de Caso: Análise de Tensão de uma Estamparia de Telecomunicações

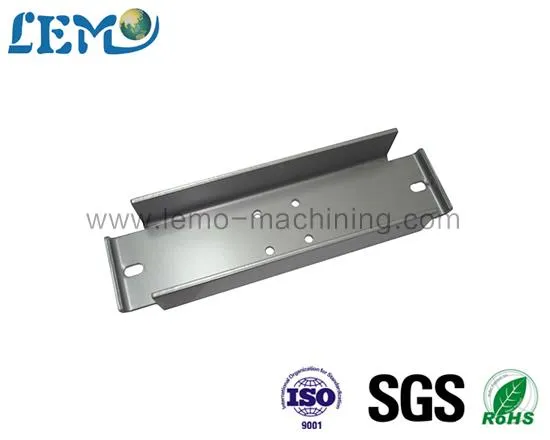

Vamos considerar um estudo de caso de análise de tensão para umPeças de estampagem de chapa metálica de aço inoxidável com design personalizado para telecomunicações. A estamparia é um invólucro para um dispositivo de telecomunicações e precisa resistir a choques mecânicos e ciclos térmicos.

Primeiro, usamos FEA para analisar a distribuição de tensões sob carregamento mecânico estático. Modelamos a estampagem usando tipos de elementos apropriados e definimos as propriedades do material do aço inoxidável. As condições limite são definidas para simular as condições reais de instalação e carregamento. Os resultados da FEA mostram que existem concentrações de tensão nos cantos da carcaça, o que é um problema comum em estampagens de chapas metálicas.

Para reduzir as concentrações de tensão, modificamos o projeto adicionando filetes nos cantos. Repetimos então a análise FEA e os resultados mostram uma redução significativa nos níveis de tensão nos cantos. A seguir, analisamos o estresse térmico devido às variações de temperatura. Definimos as condições de carga térmica com base no ambiente operacional esperado do dispositivo de telecomunicações. Os resultados da FEA mostram que a tensão térmica é relativamente baixa, mas ainda precisa ser considerada no projeto geral.

Conclusão

A análise de tensão é uma parte essencial do processo de projeto e fabricação de peças estampadas. Usando uma combinação de métodos experimentais e numéricos e considerando as propriedades do material, fatores geométricos e condições de carga, podemos analisar com precisão a tensão das peças estampadas e otimizar seu projeto para garantir um desempenho confiável. Como fornecedor de peças estampadas, temos o compromisso de fornecer peças estampadas de alta qualidade que atendam às necessidades específicas de nossos clientes. Se você estiver interessado em nossas peças estampadas ou precisar de assistência com análise de tensão e otimização de projeto, não hesite em nos contatar para uma discussão sobre aquisição.

Referências

• Cook, RD, Malkus, DS e Plesha, ME (2002). Conceitos e Aplicações da Análise de Elementos Finitos. John Wiley e Filhos.
• Dally, JW e Riley, WF (1991). Análise Experimental de Tensão. McGraw-Hill.
• Brebbia, CA (1978). O Método dos Elementos de Limite para Engenheiros. Imprensa Pentech.
